Detailní popis - Dvoustranné úhlové frézy

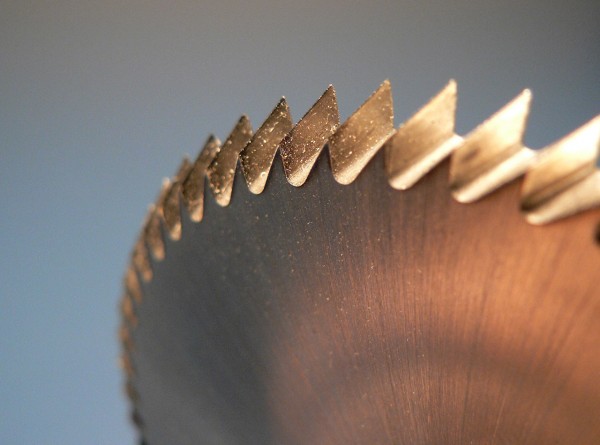

Pilové kotouče se zuby vybroušenými pod úhlem

Saw blades with teeth-cut angle

HSS anebo VHM pilové kotouče se zuby vybroušenými pod úhlem – levé a pravé provedení. Tyto pilové kotouče se většinou používají se středovým pilovým kotoučem většího průměru, který provádía řez v materiálu. Pilové kotouče osazené po bocích dělícího nástroje při řezu odstraňují vzniknuté výronky a vyřezávají v materiálu požadovaný úkos. Firma GSP - High Tech Saws, s.r.o. nabízí také služby dokonalého broušení řezacích nástrojů.

Typickou ukázkou použití těchto nástrojů je řezání PVC profilů pro výrobu dveří a oken. Stroje firem Wegoma, Haffner, Rotox, Striffler, Pertichi atd.

Parametry zakázkově vyráběných pilových kotoučů:

Rozměry Otvor na hřídel Počet zubů   Úhel
95 x 2,0 mm 32 60 levý 45° alebo 60°
95 x 2,0 mm 32 60 pravý 45° alebo 60°
95 x 2,0 mm 20 70 levý 45° alebo 60°
95 x 2,0 mm 20 70 pravý 45° alebo 60°
98 x 2,0 mm 32 60 levý 45° alebo 60°
98 x 2,0 mm 32 60 pravý 45° alebo 60°
103 x 2,1 mm 32 60 levý 45° alebo 60°
103 x 2,1 mm 32 60 pravý 45° alebo 60°
155 x 3,0 mm 32 68 levý 45° alebo 60°
155 x 3,0 mm 32 68 pravý 45° alebo 60°



Jednostranné úhlové frézy podle DIN 1824A z ocele stupně HSS M2

Single angle milling cutters according DIN1824A from steel grade HSS M2

Parametry zakázkově vyráběných pilových kotoučů:

Boční uhol Průměr Tloušťka Otvor Poloměr Zuby č.
20° 63 6 16 1 14
20° 100 10 27 1,5 18
25° 63 6 22 1 14
25° 80 10 22 1 16
25° 100 14 27 1,5 18
25° 125 18 27 2 20
25° 160 22 32 2,5 22
30° 63 8 22 1 14
30° 100 14 27 1,5 18



Jednostranné úhlové frézy podle DIN 842 z ocele třídy kvality HSS M2 a HSS Co5

Singe angle milling cutters according DIN842 from steel grade HSS M2 and from HSS Co5

Parametry zakázkově vyráběných pilových kotoučů:

Boční úhol Průměr Tloušťka Otvor Zuby č. HSS M2 Zuby č., obsah kobaltu 5%
45° 40 10 10 14 14
45° 50 13 13 16 16
45° 63 18 16 18 16
45° 80 22 22 20 18
45° 100 28 27 22 20
45° 125 36 32 24
45° 160 45 40 28
50° 40 13 10 14 14
50° 50 16 13 16 16
50° 63 20 16 18 16
50° 80 25 22 20 18
50° 100 32 27 22 20
50° 125 40 32 24
50° 160 50 40 28
55° 40 13 10 14
55° 50 6 13 16
55° 63 20 16 18
55° 80 25 22 20
55° 100 32 27 22
55° 125 40 32 24
60° 40 13 10 14 14
60° 50 16 13 16 16
60° 63 20 16 18 16
60° 80 25 22 20 18
60° 100 32 27 22 20
60° 125 40 32 26
60° 160 50 40 28



Uhlové frézy stranové levé, pravé

Singel Angle Milling Cutters left, right

HSS anebo VHM konkávní a konvexní rádiusové frézy pro frézování půlkruhových a čtvrt kruhových drážek. Tyto zakázkově vyráběné pilové kotouče jsou dostupné od průměru 15 mm do průměru 200 mm .

Při požadavku na zhotovení může sám klient definovat tyto parametry:

  • průměr nástroje
  • průměr otvoru na hřídel
  • rozměry případně drážky na hřídeli
  • tloušťku nástroje
  • počet zubů
  • velikost zhotoveného rádiusu
  • úhly řezné geometrie

Úhlové frézy středové, frézy s vrcholovým rádiusem

Equal Angle Milling Cutters with Radius on the Top

HSS anebo VHM stranové úhlové frézy -  zakázkově vyráběné pilové kotouče od průměru 15 mm do průměru 160 mm.

Při požadavku na zhotovení může sám klient definovat tyto parametry:

  • průměr nástroje
  • průměr otvoru na hřídel
  • rozměry případně drážky na hřídeli
  • tloušťku nástroje
  • počet zubů
  • velikost zhotoveného rádiusu
  • úhly řezné geometrie

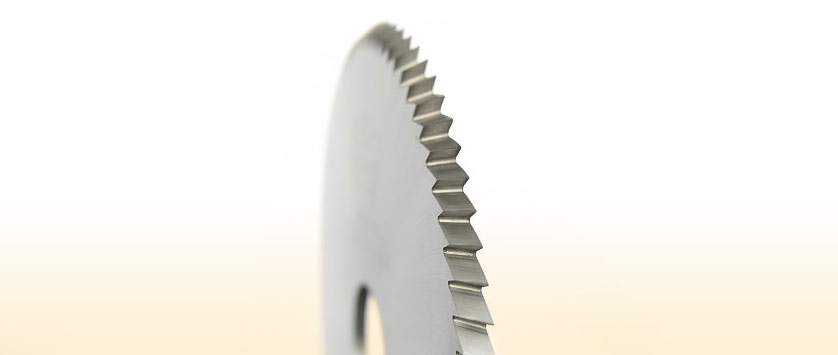

Souměrné oboustranné úhlové frézy

Symmetrical Double Angle Milling Cutters

Parametry zakázkově vyráběných pilových kotoučů:

Vrcholový úhel Průměr Tloušťka Otvor Zuby č. HSS M2 Zuby č., obsah kobaltu 5%
45° 50 8 16 22 16
45° 63 10 22 24 16
45° 80 12 27 26 20
45° 100 18 32 28 20
60° 50 10 16 18 16
60° 63 14 22 20 16
60° 80 18 27 22 18
60° 100 25 32 24 20
90° 50 14 16 16 16
90° 63 20 22 18 16
90° 80 22 27 20 18
90° 100 32 32 24 20
120° 50 14 16 16 16
120° 63 20 22 16 16
120° 80 25 27 20 20
120° 100 36 32 24 24



Fotogalerie

Nezávazná poptávka - Dvoustranné úhlové frézy

Vážený zákazníku, máte možnost učinit předběžnou poptávku tohoto produktu. V košíku poptávek můžete upřesnit vaše požadavky na produkt dle tabulky, případně můžete vepsat jakéhokoliv dotazy pro obchodního zástupce. Obchodní zástupce Vás bude kontaktovat v co nejkratším čase.

Poptat produkt Poptat produkt
